หม้อแปลงแบ่งออกตามการใช้งานของระบบไฟฟ้ากำลังได้ 2 แบบคือ หม้อแปลงไฟฟ้าชนิด1 เฟส และหม้อแปลงไฟฟ้าชนิด 3 เฟสแต่ละชนิดมีโครงสร้างสำคัญประกอบด้วย
- ขดลวดตัวนำปฐมภูมิ (Primary Winding) ทำหน้าที่รับแรงเคลื่อนไฟฟ้า
- ขดลวดทุติยภูมิ (Secondary Winding) ทำหน้าที่จ่ายแรงเคลื่อนไฟฟ้า
- แผ่นแกนเหล็ก (Core) ทำหน้าที่เป็นทางเดินสนามแม่เหล็กไฟฟ้าและให้ขดลวดพันรอบแกนเหล็ก
- ขั้วต่อสายไฟ (Terminal) ทำหน้าที่เป็นจุดต่อสายไฟกับขดลวด
- แผ่นป้าย (Name Plate) ทำหน้าที่บอกรายละเอียดประจำตัวหม้อแปลง
- อุปกรณ์ระบายความร้อน (Coolant) ทำหน้าที่ระบายความร้อนให้กับขดลวด เช่น อากาศ,พัดลม, น้ำมัน หรือใช้ทั้งพัดลมและน้ำมันช่วยระบายความร้อน เป็นต้น
- โครง (Frame) หรือตัวถังของหม้อแปลง (Tank) ทำหน้าที่บรรจุขดลวด แกนเหล็กรวมทั้งการติดตั้งระบบระบายความร้อนให้กับหม้อแปลงขนาดใหญ่
- สวิตช์และอุปกรณ์ควบคุม (Switch Controller) ทำหน้าที่ควบคุมการเปลี่ยนขนาดของแรงเคลื่อนไฟฟ้า และมีอุปกรณ์ป้องกันไฟฟ้าชนิดต่าง ๆ รวมอยู่ด้วย
วัสดุที่ใช้ทำขดลวดหม้อแปลงโดยทั่วไปทำมาจากสายทองแดงเคลือบน้ำยาฉนวน มีขนาดและลักษณะลวดเป็นทรงกลมหรือแบนขึ้นอยู่กับขนาดของหม้อแปลง ลวดเส้นโตจะมีความสามารถในการจ่ายกระแสได้มากกว่าลวดเส้นเล็ก
หม้อแปลงขนาดใหญ่มักใช้ลวดถักแบบตีเกลียวเพื่อเพิ่มพื้นที่สายตัวนำให้มีทางเดินของกระแสไฟมากขึ้น สายตัวนำที่ใช้พันขดลวดบนแกนเหล็กทั้งขดลวดปฐมภูมิและขดลวดทุติยภูมิอาจมีแทปแยก (Tap) เพื่อแบ่งขนาดแรงเคลื่อนไฟฟ้า (ในหม้อแปลงขนาดใหญ่จะใช้การเปลี่ยนแทปด้วยสวิตช์อัตโนมัติ)

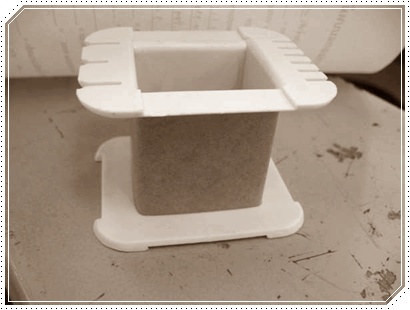

สายทองแดงจะต้องผ่านการเคลือบน้ำยาฉนวน เพื่อป้องกันไม่ให้ขดลวดลัดวงจรถึงกันได้ การพันขดลวดบนแกนเหล็กจึงควรมีกระดาษอาบน้ำยาฉนวนคั่นระหว่างชั้นของขดลวดและคั่นแยกระหว่างขดลวดปฐมภูมิกับทุติยภูมิด้วย ในหม้อแปลงขนาดใหญ่มักใช้กระดาษอาบน้ำยาฉนวนพันรอบสายตัวนำก่อนพันเป็นขดลวดลงบนแกนเหล็ก นอกจากนี้ยังใช้น้ำมันชนิดที่เป็นฉนวนและระบายความร้อนให้กับขดลวดอีกด้วย

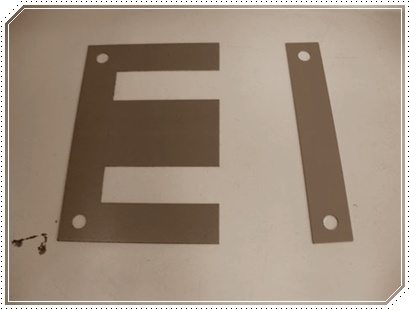

แผ่นเหล็กที่ใช้ทำหม้อแปลงจะมีส่วนผสมของสารกึ่งตัวนำ-ซิลิกอนเพื่อรักษาความหนาแน่นของเส้นแรงแม่เหล็กที่เกิดขึ้นรอบขดลวดไว้ แผ่นเหล็กแต่ละชั้นเป็นแผ่นเหล็กบางเรียงต่อกันหลายชิ้นทำให้มีความต้านทานสูงและช่วยลดการสูญเสียบนแกนเหล็กที่ส่งผลให้เกิดความร้อนหรือที่เรียกว่ากระแสไหลวนบนแกนเหล็กโดยทำแผ่นเหล็กให้เป็นแผ่นบางหลายแผ่นเรียงซ้อนประกอบขึ้นเป็นแกนเหล็กของหม้อแปลง ซึ่งมีด้วยกันหลายรูปแบบเช่น แผ่นเหล็กแบบ Core และแบบ Shell
โดยทั่วไปหม้อแปลงขนาดเล็กจะใช้ขั้วต่อไฟฟ้าต่อเข้าระหว่างปลายขดลวดกับสายไฟฟ้าภายนอก และ ถ้าเป็นหม้อแปลงขนาดใหญ่จะใช้แผ่นทองแดง (Bus Bar) และบุชชิ่งกระเบื้องเคลือบ (Ceramic) ต่อเข้าระหว่างปลายขดลวดกับสายไฟฟ้าภายนอก
แผ่นป้ายจะติดไว้ที่ตัวถังของหม้อแปลงเพื่อแสดงรายละเอียดประจำตัวหม้อแปลง อาจเริ่มจากชื่อบริษัทผู้ผลิต ชนิด รุ่นและขนาดของหม้อแปลง ขนาดกำลังไฟฟ้า แรงเคลื่อนไฟฟ้าด้านรับไฟฟ้าและด้านจ่ายไฟฟ้า ความถี่ใช้งาน วงจรขดลวด ลักษณะการต่อใช้งาน ข้อควรระวัง อุณหภูมิ มาตรฐานการทดสอบ และอื่น ๆ
