การหาขั้วของหม้อแปลง

ขั้วของหม้อแปลงมีความสำคัญเพื่อจะนำหม้อแปลงมาต่อใช้งานได้อย่างถูกต้อง การหาขั้วหม้อแปลงมีหลักการทดสอบโดยการต่อขดลวดปฐมภูมิและทุติยภูมิอนุกรมกันซึ่งจะทำให้เกิดแรงเคลื่อนไฟฟ้าขั้วเสริมกัน (Additive Polarity) หรือขั้วหักล้างกัน (Subtractive Polarity) ถ้าขั้วเสริมกันเครื่องวัดจะอ่านค่าได้มากกว่าแรงเคลื่อนไฟฟ้าที่จ่ายให้กับหม้อแปลง แต่ถ้าขั้วหักล้างกันเครื่องวัดจะอ่านค่าได้น้อยกว่าแรงเคลื่อนไฟฟ้าที่จ่ายให้กับหม้อแปลง
การหาขั้วหม้อแปลงมีความสัมพันธ์ระหว่างขั้วแรงเคลื่อนไฟฟ้าด้านสูงและแรงเคลื่อนไฟฟ้าด้านต่ำ เมื่อเราจ่ายแรงเคลื่อนไฟฟ้าให้กับขั้ว H1 และ H2 ส่วนขดลวดที่เหลือคือขั้ว X1 และ X2 สิ่งที่ควรรู้ในการทดสอบคือ อัตราส่วนของแรงเคลื่อนไฟฟ้าระหว่างปฐมภูมิกับทุติยภูมิและเพื่อความปลอดภัยไม่ควรจ่ายแรงเคลื่อนไฟฟ้าทดสอบเกินกว่าขนาดของขดลวดแรงเคลื่อนไฟต่ำ ตัวอย่างเช่น หม้อแปลง 480 / 120จะมีอัตราส่วนของแรงเคลื่อนไฟฟ้าระหว่างปฐมภูมิกับทุติยภูมิเท่ากับ4ดังนั้นหากจ่ายแรงเคลื่อนไฟฟ้า120Vให้กับขดลวดปฐมภูมิจะทำให้มีแรงเคลื่อนไฟฟ้าด้านทุติยภูมิ 120 / 4 เท่ากับ 30 V ซึ่งจะไม่ทำให้มีแรงเคลื่อนไฟสูงเกิดขึ้นในระหว่างการทดสอบ

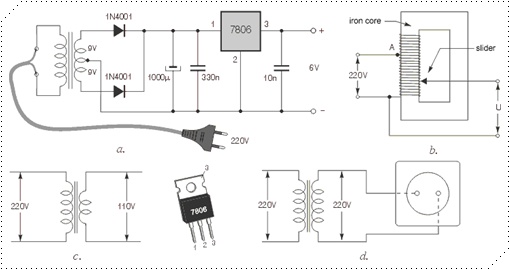

ตัวอย่างการใช้งาน
