7 องค์ประกอบ "โครงสร้างพื้นไม้" สอบความถนัดสถาปัตย์ | Pat4

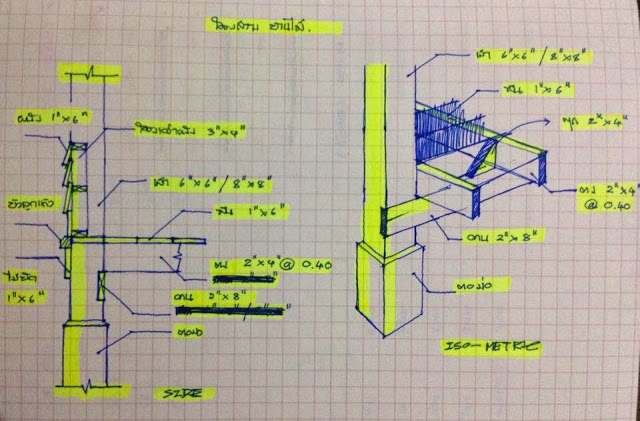

ในการสอบความถนัดสถาปัตย์ | Pat4 นั้นข้อสอบจะมีข้อปรนัย(ข้อกา)ที่น้องๆต้องทำด้วย วันนี้พี่จะเขียนอธิบายองค์ประกอบโครงสร้างไม้ง่ายๆส่วนพื้นอาคารพร้อมขนาดไม้ที่น้องควรจำคร่าวๆถ้าข้อสอบออกขนาดน้องจะได้ทำได้ครับ โครงสร้างและขนาดของไม้แนะนำครับจำอย่างเดียว ดูภาพประกอบไปด้วยน่ะครับพี่เขียนให้เป็น Section กับ Isometric
องค์ประกอบมีดังนี้
1. ต่อม่อ
2. เสา 6"x6" | 8"x8"
3. คาน 2"x8"
4. ตง 2"x4"
5. พื้น 1"x6"
6. บัวลูกแก้ว 2"x2"
7.ไม่ปิดตง 1"x6"
องค์ประกอบพื้นมี 7 อย่างง่ายๆเองแนะนำให้จำ ถ้าจำไม่ได้ Sketch บ่อยๆจะจำได้เองครับ รับรองเลย Pat4 200++ ทุกคนน่ะครับ
